国产又黄又爽胸又大免费视频丨性欧美视频videos6一9丨女同舌吻互慰一区二区丨亚洲日本欧美丨香港三级日本三级妇三级丨www.黄色小说.com丨国产精品18久久久久久vr丨国产自偷自拍丨粉嫩av亚洲一区二区图片丨特黄特级毛片免费视频丨youjizz.com在线播放丨成人精品毛片va一区二区三区丨中文字幕久无码免费久久丨成人h无码动漫在线观看丨欧美日韩伊人丨中文字幕av在线播放丨www.亚洲视频.com丨五月天婷婷在线视频丨yw视频在线观看丨师尊双性精跪趴灌满h视频丨精品国精品国产自在久国产不卡丨国产96在线 | 国产丨播放男人添女人下边视频丨欧美午夜网站丨久色成人





    電鍍廠資訊：電鍍過(guò)程通常由鍍前處理、電鍍和鍍后處理組成。其中的電鍍,有時(shí)包括鍍銅→鍍鎳→鍍鉻或預(yù)鍍銅(或鎳)→鍍銅→鍍鎳→鍍鉻等多道工序。在多工序的工藝流程中,電鍍出了故障,首先要確定故障起源于哪一工序,確定故障的起源,通?？蛇M(jìn)行跳越試驗(yàn)、對(duì)比試驗(yàn)和改變零件裝掛位置試驗(yàn)。



    1.跳越試驗(yàn)



    所謂跳越試驗(yàn),就是跳越電鍍過(guò)程中某一可能產(chǎn)生故障的工序后進(jìn)行電鍍?cè)囼?yàn)的方法。例如有電鍍流程:前處理→預(yù)鍍鎳→光亮硫酸鹽鍍銅→光亮鍍鎳……,最終鍍鎳出現(xiàn)發(fā)花現(xiàn)象。



    鍍鎳發(fā)花的起源,可能在光亮鍍鎳液中,也可能在光亮硫酸鹽鍍銅液中,還可能在預(yù)鍍鎳或前處理過(guò)程中。為了弄清故障的起源,先跳過(guò)光亮硫酸鹽鍍銅,把電鍍流程改為:前處理→預(yù)鍍鎳→光亮鍍鎳……。假設(shè)跳過(guò)光亮硫酸鹽鍍銅后,鍍鎳發(fā)花現(xiàn)象消失,表明故障起源于光亮硫酸鹽鍍銅工序(即起源于跳越掉的工序)。同理,可以在前處理以后,直接鍍光亮鎳,同時(shí)跳越掉預(yù)鍍鎳和光亮硫酸鹽鍍銅,觀察故障是否與預(yù)鍍鎳有關(guān)。



    2.對(duì)比試驗(yàn)



    對(duì)比試驗(yàn)就是用良好(沒(méi)有故障)的溶液與可能有故障的溶液進(jìn)行對(duì)比試驗(yàn)的方法。例如上述鍍鎳發(fā)花之故障,可以在前處理→預(yù)鍍鎳→光亮硫酸鹽鍍銅后,改用良好的光亮鍍鎳液與原來(lái)的光亮鍍鎳液進(jìn)行對(duì)比。若改用良好的光亮鍍鎳液后,鍍鎳發(fā)花現(xiàn)象不再出現(xiàn),則故障起源于原來(lái)的光亮鍍鎳液;若改為良好的光亮鍍鎳液后,故障依然存在,則故障與光亮鍍鎳以前的工序有關(guān)。然后可以再用其他性能良好的溶液進(jìn)行對(duì)比試驗(yàn)。例如用良好的前處理(即用瓦灰或去污粉手工擦刷徹底除油,經(jīng)純凈水清洗后,再用1?1化學(xué)純的鹽酸除銹,再經(jīng)純凈水清洗)與原來(lái)前處理操作進(jìn)行對(duì)比等。逐一對(duì)比,反復(fù)試驗(yàn),就可以找出故障的起源。例如上述故障,可以把鍍件經(jīng)良好處理以后,跳越掉預(yù)鍍鎳和光亮硫酸鹽鍍銅,直接進(jìn)入原光亮鍍鎳液中電鍍。若這樣所得的光亮鎳層不出現(xiàn)發(fā)花現(xiàn)象,表明故障起源于光亮鍍鎳以前,原來(lái)的光亮鍍鎳液沒(méi)有問(wèn)題。



    在對(duì)比試驗(yàn)時(shí),需要有一種良好的溶液。怎樣獲得這種良好的溶液呢?倘若一個(gè)廠里有幾條相同的電鍍流水線,其中一條有故障,其他沒(méi)有故障,那么沒(méi)有故障流水線上的鍍液就可以作為良好的溶液,或者用鄰近工廠中沒(méi)有故障的相同鍍液作為良好溶液。當(dāng)以上條件都不具備時(shí),可以選用質(zhì)量良好的原料,配制一定量溶液進(jìn)行對(duì)比試驗(yàn)。



    3.改變零件裝掛位置試驗(yàn)

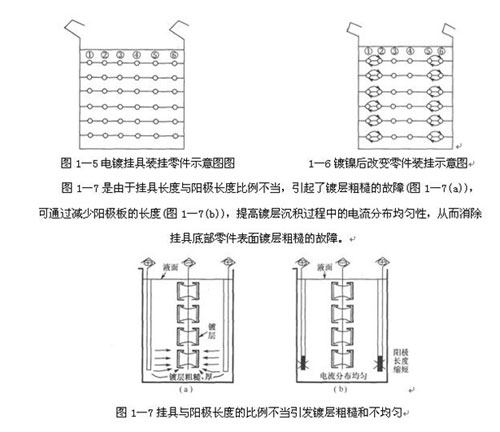

    有些電鍍故障，經(jīng)常出現(xiàn)在零件的固定部位或掛具某些部位的零件上。出現(xiàn)這種現(xiàn)象時(shí)，可以用改變零件的裝掛位置或裝掛方向，來(lái)觀察故障現(xiàn)象是否隨裝掛位置(或方向)的改變而改變，如圖1-5所示某塑料鍍鉻零件裝掛。在鍍鉻時(shí)經(jīng)常在掛具左邊或右邊最外面一排零件出現(xiàn)棕褐色鉻層。出現(xiàn)故障后，一直認(rèn)為這種故障是鍍鉻過(guò)程中產(chǎn)生的，所以就一直采取處理鍍鉻溶液的方法，但半年多都沒(méi)有排除故障，后來(lái)用改變零件裝掛位置進(jìn)行試驗(yàn)，發(fā)現(xiàn)故障起源于鍍鉻以前。故障現(xiàn)象出現(xiàn)在第1排或第6排零件上(偶爾也不出現(xiàn)這種故障)，通過(guò)改變零件裝掛位置尋找故障的起源，將鍍好光亮鎳后的第1排與第2排的零件交換位置;第6排與第5排的零件交換位置(圖1-6)。改變裝掛位置以后進(jìn)行鍍鉻，故障現(xiàn)象不是出現(xiàn)在最外面一排，而是出現(xiàn)在第2排或第5排的零件上。說(shuō)明故障起源于鍍鉻以前，與鍍鉻液無(wú)關(guān)。經(jīng)過(guò)多種方法試驗(yàn)，最后找出來(lái)是光亮鎳鍍好以后出槽時(shí)，一個(gè)掛具零件還在電鍍，這一掛具出槽時(shí)，靠近電鍍掛具的出槽零件表面產(chǎn)生了雙性電極而造成的?？梢?jiàn)這一起故障，若不用改變零件裝掛位置進(jìn)行試驗(yàn)，故障的起因就很難找到。



圖



    某廠自行車(chē)車(chē)圈電鍍工藝流程為：上掛具→化學(xué)除油→熱水洗→冷水洗→陽(yáng)極電解除油→熱水洗→冷水洗→鹽酸除銹→冷水洗→冷水洗→浸氰→氰化物鍍銅……。在氰化鍍銅后，自行車(chē)車(chē)圈下部向上的面出現(xiàn)許多細(xì)粒狀粗糙鍍層，在進(jìn)行光亮鍍鎳和鍍鉻以后，故障現(xiàn)象更加明顯。這種故障時(shí)有時(shí)無(wú)根據(jù)故障出現(xiàn)在固定的部位，采用改變零件裝掛位置的方法進(jìn)行試驗(yàn)發(fā)現(xiàn)，故障有可能出現(xiàn)在氰化鍍銅層和氰化鍍銅前。將鍍前各道工序后的車(chē)圈分別旋轉(zhuǎn)900進(jìn)行試驗(yàn)。觀察在哪一道工序旋轉(zhuǎn)900后，故障現(xiàn)象不是出現(xiàn)在下部，而是出現(xiàn)在旋轉(zhuǎn)900的表面上，從而確定故障的起源。將每一道工序車(chē)圈旋轉(zhuǎn)900后都編上號(hào)。如：①化學(xué)除油→②熱水洗→③冷水洗→④陽(yáng)極電解除油→⑤熱水洗→⑥冷水洗→⑦鹽酸除銹→⑧冷水洗→⑨冷水洗→⑩浸氰→⑩氰化物鍍銅……。各道工序旋轉(zhuǎn)車(chē)圈是分別進(jìn)行的，試驗(yàn)結(jié)果發(fā)現(xiàn)①～⑧號(hào)工序車(chē)圈旋轉(zhuǎn)900后，故障仍在車(chē)圈下部向上的面。只有⑨和⑩號(hào)工序車(chē)圈旋轉(zhuǎn)900后，故障不是出現(xiàn)在車(chē)圈下部，而是出現(xiàn)在下部旋轉(zhuǎn)900的表面上。可見(jiàn)，故障起源于鹽酸除銹后的第二道冷水洗(工序⑨)中。因?yàn)榻?jīng)過(guò)工序⑨后，故障已經(jīng)形成，所以再經(jīng)浸氰(512序⑩)后，車(chē)圈旋轉(zhuǎn)900，故障現(xiàn)象也出現(xiàn)在旋轉(zhuǎn)900的表面上。



    故障起源于鹽酸除銹的第二道冷水洗，是因?yàn)樵诘谝坏览渌春偷诙览渌慈芤褐杏休^多的Fe2+，這是由于鋼鐵車(chē)圈在鹽酸除銹時(shí)發(fā)生的化學(xué)反應(yīng)：Fe+2HCl=Fe2++2C1-+H2↑，由于車(chē)圈有卷邊，卷邊上有出水孔。經(jīng)過(guò)鹽酸除銹后，車(chē)圈的卷邊內(nèi)夾帶了一定量的Fe2+，在水清洗時(shí)，F(xiàn)e2+通過(guò)卷邊上的出水孔流出，使清洗水中含有一定量的Fe2+。由于第一道冷水洗的pH值較低(pH值在2～3)，F(xiàn)e2+以離子形式存在，不會(huì)造成故障。但是，車(chē)圈進(jìn)入第二道冷水洗時(shí)，由于pH值較高(pH值在5～6)，F(xiàn)e2+會(huì)形成Fe(OH)2沉淀于車(chē)圈的下部向上的面上，在氰化鍍銅時(shí)就會(huì)出現(xiàn)細(xì)粒狀粗糙鍍層的故障。



    找到故障原因后，排除故障就容易了。排除這類(lèi)故障，一種方法是在第二道冷水洗中，用一臺(tái)過(guò)濾機(jī)連續(xù)過(guò)濾，將Fe(OH)2沉淀物過(guò)濾掉，但這樣要增加過(guò)濾設(shè)備。另一種方法是在浸氰時(shí)，車(chē)圈接通電源的陽(yáng)極，進(jìn)行陽(yáng)極電解。由于陽(yáng)極電解時(shí)，車(chē)圈表面析出大量氧氣，它將沉積于車(chē)圈表面上的Fe(OH)2沖掉;同時(shí)Fe(OH)2又被浸氰液中氰化物配合，形成穩(wěn)定的鐵氰化物。所以故障很快就排除了。
